Bakır baraların termal genleşme özellikleri nelerdir?

Selam! Bakır bara tedarikçisi olarak bana sık sık bu şık elektrik bileşenlerinin termal genleşme özellikleriyle ilgili sorular soruluyor. Öyleyse hemen konuya dalalım ve sıcaklık değiştiğinde bakır baraların genişleyip daralmasına neyin sebep olduğunu keşfedelim.

Termal Genleşme Nedir?

Öncelikle termal genleşmenin ne olduğunu anlayalım. Basitçe söylemek gerekirse, sıcaklıktaki bir değişime tepki olarak maddenin şekli, alanı ve hacminin değişme eğilimidir. Bir malzeme ısındığında molekülleri daha hızlı hareket eder ve yayılır, bu da malzemenin genişlemesine neden olur. Tersine, soğuduğunda moleküller yavaşlar ve birbirine yaklaşarak kasılmaya neden olur.

Bakır Baralarda Termal Genleşme Neden Önemlidir?

Elektrik sistemlerinde farklı bileşenler arasında elektriğin iletilmesi için bakır baralar kullanılır. Genellikle şalt cihazlarında, transformatörlerde ve güç dağıtım panellerinde bulunurlar. Artık akım bir bakır baradan aktığında bakırın elektriksel direncinden dolayı ısı üretir. Bu ısı baranın genişlemesine neden olur. Genişleme doğru bir şekilde hesaba katılmazsa, birçok soruna yol açabilir.

Örneğin, bakır bir bara yerine sağlam bir şekilde sabitlenirse ve ısıyla önemli ölçüde genişlerse, mekanik gerilim yaratabilir. Bu gerilim, baranın bükülmesine, çatlamasına ve hatta diğer bileşenlere olan bağlantıların kopmasına neden olabilir. Zamanla, bu sorunlar zayıf elektrik temasına, artan dirence ve hatta aşırı ısınmaya yol açabilir; sonuçta sistem arızalarına veya elektrik yangınlarına yol açabilecek zincirleme bir reaksiyon. Bu nedenle, bakır baraların termal genleşme özelliklerinin anlaşılması, emniyetli ve güvenilir elektrik sistemlerinin tasarlanması açısından çok önemlidir.

Bakırın Isıl Genleşme Katsayısı

Bir malzemenin termal genleşmesi, termal genleşme katsayısı (CTE) ile ölçülür. Bakır için doğrusal termal genleşme katsayısı santigrat derece başına yaklaşık 16,5 x 10^-6'dır (veya Fahrenheit derece başına 9,2 x 10^-6). Bu ne anlama gelir? Bu bize sıcaklıktaki her santigrat derecelik artış için bakır baranın orijinal uzunluğunun yaklaşık 16,5 milyonda biri kadar genişleyeceğini söylüyor.

Diyelim ki 1 metre uzunluğunda bakır baranız var ve sıcaklık 50 santigrat derece artıyor. CTE değerini kullanarak genişlemeyi hesaplayabiliriz. Genişleme (ΔL), ΔL = α * L * ΔT formülüyle verilir; burada α, CTE'dir, L orijinal uzunluktur ve ΔT sıcaklıktaki değişimdir. Sayıları yerine koyarsak ΔL = 16,5 x 10^-6 * 1 * 50 = 0,000825 metre veya 0,825 milimetre elde ederiz. Bu küçük bir miktar gibi görünse de hassas bağlantıların önemli olduğu karmaşık bir elektrik sisteminde büyük bir etkiye sahip olabilir.

Bakır Baraların Isıl Genleşmesini Etkileyen Faktörler

Bakır baraların termal genleşmesi yalnızca sıcaklık değişiminin ve CTE'nin basit bir fonksiyonu değildir. Bir baranın ne kadar genişleyeceğini veya daralacağını etkileyebilecek birkaç faktör daha vardır.

• Alaşım Bileşimi: Saf bakırın belirli bir CTE'si vardır, ancak diğer elementlerle alaşımlanırsa CTE değişebilir. Örneğin bakır ve çinko alaşımı olan pirinç, saf bakırla karşılaştırıldığında farklı bir CTE'ye sahiptir. Dolayısıyla, bakır baranız bir alaşımdan yapılmışsa, termal genleşmesini doğru bir şekilde tahmin etmek için o alaşımın özel CTE'sini bilmeniz gerekir.
• Kesit Şekli ve Boyutu: Baranın şekli ve boyutu da termal genleşmesini etkileyebilir. Daha büyük kesitli bir bara, daha ince olana göre farklı şekilde genişleyebilir. Ek olarak şekil (örneğin dikdörtgen, dairesel), genişlemenin bara boyunca nasıl dağıtıldığını etkileyebilir.
• Kurulum Koşulları: Busbarın nasıl monte edildiği çok önemlidir. Her iki uçtan da sağlam bir şekilde sabitlenirse, montajında ​​bir miktar esnekliğe sahip bir baraya kıyasla genişleme sırasında daha fazla stres yaşayacaktır. Genleşme derzlerinin veya esnek bağlantıların kullanılması gibi doğru kurulum teknikleri, genleşmenin karşılanmasına ve stresin azaltılmasına yardımcı olabilir.

Bakır Baralarda Termal Genleşmeyle Mücadele

Peki elektrik sistemlerinin güvenilirliğini sağlamak için bakır baraların termal genleşmesini nasıl ele alacağız? İşte bazı yaygın stratejiler:

• Genişleme için Tasarlama: Bakır baralara sahip bir elektrik sistemi tasarlarken mühendislerin beklenen sıcaklık değişikliklerini ve bunun sonucunda ortaya çıkan genleşmeyi hesaba katması gerekir. Bu, kurulumda fazladan boşluk bırakılmasını veya aşırı gerilime neden olmadan genişlemeye izin vermek için daha uzun baraların kullanılmasını içerebilir.
• Genleşme Derzlerinin Kullanılması: Kompansatörler busbar sistemine takılabilen esnek bağlantı elemanlarıdır. Bu bağlantılar baraların genleşmesini ve daralmasını absorbe ederek bağlantılar ve diğer bileşenler üzerindeki gerilimi azaltır.

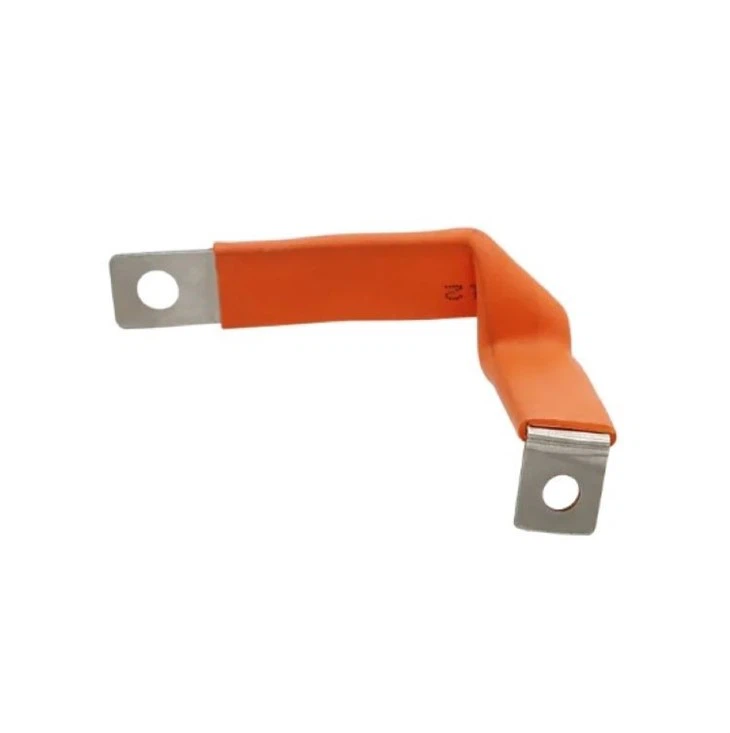

• Doğru Busbar Tipinin Seçilmesi: Uygulamaya bağlı olarak farklı tipteki bakır baralar daha uygun olabilir. Örneğin, bir sistemde sık ve büyük sıcaklık değişiklikleri yaşanıyorsa şunları dikkate almak isteyebilirsiniz:Katı Esnek Bakır BaraveyaBakır Lamine Esnek Baralar. Bu esnek baralar, sert baralara kıyasla termal genleşme ve daralmayı daha iyi karşılayabilir.

Uygulamalar ve Termal Genleşme

Bakır baraların termal genleşmesini anlamanın çok önemli olduğu bazı özel uygulamalara göz atalım.

• Güç Dağıtım Sistemleri: Büyük enerji dağıtım panolarında bakır baralar yüksek akım taşır ve bu da önemli miktarda ısı üretir. Sıcaklık arttıkça ve baralar genişledikçe, doğru yönetilmezse bağlantıların gevşemesine ve elektrik kesintilerine yol açabilir. Bu nedenle genişletme hususlarıyla birlikte doğru tasarım ve kurulum şarttır.
• Lityum - İyon Pil Uygulamaları: Lityum - iyon pil paketlerinde,Lityum İyon Pil Bakır Barabireysel akü hücrelerini bağlamak için kullanılır. Şarj etme ve boşaltma sırasında akü ısı üreterek baraların genleşip büzülmesine neden olur. Akü bağlantısının bütünlüğünü korumak ve güvenlik sorunlarını önlemek için uygun termal yönetimin ve genleşmenin sağlanmasının sağlanması çok önemlidir.

Çözüm

Sonuç olarak, bakır baraların termal genleşme özellikleri, elektrik sistemlerinin tasarımı ve kurulumunda dikkate alınması gereken önemli bir husustur. Bakırın CTE'sini, genişlemeyi etkileyen faktörleri ve bununla başa çıkma stratejilerini anlayarak bu sistemlerin güvenilirliğini ve emniyetini sağlayabiliriz.

Yüksek kaliteli bakır baralar pazarındaysanız ve özel uygulamanızda termal genleşmeyi nasıl ele alacağınız konusunda daha fazla bilgiye ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. Elektrik projeleriniz için doğru seçimleri yapmanıza yardımcı olmak için buradayız. İhtiyacınız olup olmadığıKatı Esnek Bakır Bara,Bakır Lamine Esnek Baralar, veyaLityum İyon Pil Bakır Bara, seni koruduk. Gereksinimleriniz hakkında konuşalım ve birinci sınıf bir elektrik çözümü oluşturmak için birlikte nasıl çalışabileceğimizi görelim.

Referanslar

• John Doe'dan "Elektrik İletkenleri: Özellikleri ve Uygulamaları"
• Jane Smith'ten "Elektrik Sistemlerinde Termal Yönetim"
• Bakır baralar için üreticinin spesifikasyonları
